DIPROTEX

disk şikelleri


  • Wheel shapes types


    forme de meule 1a1
    forme de meule 1a1r
    forme de meule 1a8
    forme de meule 1e1
    forme de meule 1ee1
    forme de meule 1e6q
    forme de meule iv1
    forme de meule iff1
    forme de meule 1ff6y
    2a2t
    forme de meule 2ff2
    3a1
    forme de meule 1a1 4a2
    forme de meule 4b2
    forme de meule bt9
    forme de meule 6a2
    forme de meule 6a2c
    forme de meule 6a9
    forme de meule 6f2
    forme de meule 6p5
    forme de meule 9a3
    forme de meule 11a2
    forme de meule 11b2
    forme de meule 11c9
    forme de meule 11v9
    forme de meule 11y9
    forme de meule 12a2
    forme de meule 12v4
    forme de meule 12v9
    forme de meule 14a1
    forme de meule 14ee1
    forme de meule 14u1
    forme de meule 1a1w
    forme de meule hh1
    forme de meule hmf
    forme de meule pellet

    DESIGNATION OF GRINDING TOOL TYPES


  • Wheel Availability


    TYPE 1A1
    Whell Availability
    D T X BOND
    15 3 - 13 1.5, 2, 3 B, M
    3 V
    20 1.5, 2, 3 B, M
    3 V
    22 1.5, 2, 3 B, M
    3 V
    25 - 35 3 - 20 1.5, 3, 5 B, M
    3, 5 V
    40 - 70 3 - 22 1.5, 3, 5 B, M
    3, 5 V

    75, 100, 125,
    150, 175, 200

    3 - 10 3 B, M
    3 - 25 3, 5 B, M, V
    250, 300 5 - 25
    350, 400, 450 13 - 30
    500, 550, 600 20 - 45

    TYPE 1A1 - over 50MM thick
    D T X BOND

    250, 300, 350
    400, 450, 500

    50, 75
    100, 125, 150
    3, 5 B, M, V

    TYPE 1A8
    Whell Availability
    D T X BOND
    10 3 - 13 3 B, M, V
    13 3 - 15 3, 5
    15 10 - 20 3, 5, 6
    20 - 30 3, 5, 8

    TYPE 1A1R
    Whell Availability
    D T X BOND
    75, 100
    125, 150
    0.5 - 0.65 4 B
    0.66 - 3.0 4, 7
    175 0.7 - 3.0
    200 0.8 - 3.0
    250 1.0 - 3.0
    300, 350 1.2 - 3.0 7
    400 2.2 - 3.0

    TYPE 1E1
    Whell Availability
    D T X V BOND
    75, 100
    125, 150
    3 3 90° & larger B, M, V
    5 60° & larger
    6 45° & larger
    8 30° & larger
    5 5 90° & larger
    8 60° & larger
    10 45° & larger
    175, 200 5 5 90° & larger
    8 60° & larger
    10 45° & larger

    TYPE 1EE1
    Whell Availability
    D T X V BOND
    75, 100
    125, 150
    3, 5 3 30° & largerB, M, V
    10 45° & larger
    13 60° & larger
    20 90° & larger
    175 10 45° & larger
    13 60° & larger
    20 90° & larger
    200, 250, 300 5, 10, 13 60° & larger
    15, 20 90° & larger

    TYPE 1E6Q
    Whell Availability
    D T X U V BOND
    75, 100 5, 6 5, 10 1.3 - 2.0 45°, 60°, 90° B
    125, 150
    175, 200
    5, 10, 13 10, 13 1.3 - 3.0

    TYPE 1V1
    Whell Availability
    D T X V BOND
    75, 100 3 - 13 3, 5 V
    5° - 45° B, M
    125 V
    5° - 45° B, M
    15, 20 10° - 30°
    150 3 - 13 3, 5, 6 V
    5° - 45° B, M
    15 - 25 10° - 30°
    175, 200 5 - 13 V
    5° - 45° B, M
    15 - 25 10° - 30°
    250, 300 5, 10, 13 V
    5° - 45° B, M
    15 - 25 10° - 30°

    TYPE 1FF1
    Whell Availability
    D T X R BOND
    50, 75 3 3, 5 1.5 B, M
    5 2.5
    6 3
    8 4
    10 5
    12 6
    100, 125 3 1.5
    5 2.5
    6 3
    8 4
    10 5
    12 6
    15 7.5

    150, 175

    200, 250

    5 2.5
    6 3
    8 4
    10 5
    12 6
    15 7.5
    20 10
    22 11
    25 12.5

    TYPE 1FF6Y
    Whell Availability
    D T X U BOND
    100, 125 20 3, 5 5 - 13 M
    150, 175
    200, 250
    15 2 - 5

    TYPE 2A2T
    Whell Availability
    D T W X BOND
    200, 250, 300 20, 22, 25 5, 10, 15, 20, 25 3, 5 B, M
    350, 400
    450, 500, 550
    10, 15, 20, 25

    TYPE 2FF2
    Whell Availability
    D W X BOND
    10 - 125 2 6, 8 M

    TYPE 3A1
    D T W X BOND
    75, 100, 125 15, 20, 25 3, 5 3, 5 V
    150, 175, 200 15, 25, 30 2, 3, 5 B, M
    3, 5, 10 3, 5 B, M, V
    250, 300, 350 25, 35 5, 13, 20
    400, 450, 500,
    550, 600
    35, 50 13, 20, 25

    TYPE 4A2
    Whell Availability
    D T W X BOND
    75, 100, 125, 150 6 - 25 3, 5, 10 1.5, 3 B, M
    175, 200, 250 13 - 25 5, 10, 13 3, 5, 6

    TYPE 4B2
    Whell Availability
    D T W X V BOND
    100 6 5 1.5 15°, 30° 45° B, M
    8
    10 2.0
    125 10 8 1.5
    10 2.0
    12 3.0
    150, 175, 200 13 5 1.5
    8
    10 2.0
    12 3.0

    TYPE 4BT9
    Whell Availability
    D T W X BOND
    75 6 5, 6 1.0, 2.0 B, M
    100 10 5, 6, 10
    125, 150 13
    175, 200 15

    TYPE 6A2
    Whell Availability
    D T W X E BOND
    50 15 3 1.5, 3 5 B, M
    3 V
    75 3, 5, 10 1.5, 3 B, M
    3 V
    100, 125 3, 5, 10, 15 1.5, 3 B, M
    20, 25, 30 3, 5 10 V
    150 20 5, 10, 15, 20, 25 1.5, 3 B, M, V
    25, 30 3, 5 B, M
    175, 200, 250 B, M, V
    300, 350 30 - 9510, 15, 20, 25 15

    TYPE 6A2 - over 25MM rim width
    D T W X E BOND
    150, 175, 200 25 25, 50 3, 5 20 B, M
    250, 300, 350 25, 50 25, 50, 75
    400, 450, 500 25, 50, 75 25, 50, 75, 100, 125

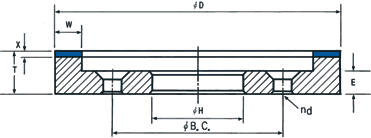

    TYPE 6A2C
    Whell Availability
    D T W X E BOND
    150 20 5, 10, 15, 20, 25 1.5, 3 10 B, M
    25, 30 3, 5 B, M, V
    175, 200, 250
    300, 350 20, 25, 50 13

    TYPE 6A9
    Whell Availability
    D T U X E BOND
    100, 125 30, 38, 45 5 - 12 1.5, 3 10, 13 B, M
    150
    175, 200, 250, 300 38, 45 3

    TYPE 6F2
    Whell Availability
    D W X L BOND
    5 - 25 1.0, 1.3 5 75, 100 M
    27 - 100 1.5 9

    TYPE 6P5
    Whell Availability
    D T BOND
    5 - 30 10, 13, 20 M

    TYPE 9A3
    D T W X E BOND
    100, 125 22, 25, 30 5, 10 1.5, 3 10 B, M
    150, 175, 200 25, 30 5, 13, 20 1.5, 3, 5
    3, 5
    250, 300, 350 30, 50 13

    TYPE 11A2
    D T W X E BOND
    75 22 - 30 3, 5, 10 1.5, 3 10 B, M
    3 V
    100, 125 5, 10, 13 1.5, 3 B, M
    3 V
    150 22 - 45 1.5, 3, 5 B, M
    3, 5 B, M, V
    175, 200, 250

    TYPE 11B2
    D T W X E V BOND
    75 25 3, 5 1.5, 3, 5 10 70° B
    100, 125 3, 5, 10 60°, 70°
    150, 175, 200 25, 38 3, 5, 10, 12 3, 5 45°, 60°, 70°

    TYPE 11C9
    D T W X U E BOND
    75, 100, 125 25, 30 5, 10 2, 3 5, 6 10 B, M
    150, 175, 200 38 5, 10, 15
    250 6, 8

    TYPE 11V9
    D T U X E BOND
    75 30 6 - 10 2, 3 10 B, M
    100 30, 35
    125, 150

    TYPE 11Y9
    D T W X U E BOND
    75, 100, 125 25, 38 5, 10 2, 3 5, 6 10 B, M
    150, 175, 200 38 5, 10, 15
    250 6, 8

    TYPE 12A2
    (S=45°)
    D T W X E BOND
    75, 100, 125 20 3, 5 1.5, 3 6 B, M
    3 V
    150 25 5, 10, 13 1.5, 3, 5 10 B, M
    3, 5 V
    175, 200 5, 10, 15, 20, 25 1.5, 3, 5 B, M
    3, 6 B, M, V
    250, 300 30
    (S=20°)
    D T W X E BOND
    75, 100 13 3, 5 1.5, 3 6 B, M
    3 V
    125 20 3, 5, 10 1.5, 3 10 B, M
    3 V
    150, 175 25 5, 10, 15 1.5, 3 B, M
    3, 5 B, M, V
    200, 250 30

    TYPE 12V4
    Whell Availability
    D T W X E V BOND
    40 25 3 3, 5 10 10°
    20°
    B
    50, 75
    100, 125, 150 40 3, 5

    TYPE 12V9
    D T U X E BOND
    75, 90 20 5, 10, 12 1.5, 3 10 B
    100 22
    125, 150, 175, 200 25

    TYPE 14A1
    D T X U BOND
    75, 100, 125 10 3 1.5 B, M
    13, 25 3, 5 3, 5, 10 B, M, V
    150 10 5 1.5 B, M
    13, 25 3, 5 3, 5, 10 B, M, V
    25, 30 13 - 20
    3 - 20
    175, 200, 250
    300, 350, 400
    450, 500, 550, 600
    10 - 20
    35, 50 25 - 30

    TYPE 14EE1
    D T U X V BOND

    75, 100

    125, 150

    15, 22, 25 3, 5 3 30° & larger B, M
    10 45° & larger
    25, 30 13 60° & larger
    20 90° & larger
    175 15, 22, 25 10 45° & larger
    25, 30 13 60° & larger
    20 90° & larger
    200, 250, 300 22, 25 5, 10, 13 60° & larger
    30 - 40 10 - 25 90° & larger
    350, 400 13 - 25

    TYPE 14U1
    D T W X U BOND
    100, 125 15, 20, 22 3, 5, 10 3 10 B, M
    150, 175 22, 25 5, 10, 15
    40
    200, 250
    300, 350
    10, 15, 20 13 - 20

    TYPE 1A1W
    D T X BOND
    5 3, 5 1.5 B, M, V
    solid B, M
    8 5, 8, 10 1.5 B, M, V
    solid B, M
    10, 12 5, 10, 12 2, 3 B, M, V
    solid B, M
    15, 20, 25 5, 10, 12, 15 2, 3 B, M, V
    solid B, M
    25, 30, 35, 40 5, 10, 12 3 B, M, V
    15, 20, 25
    solid B, M

    TYPE HH1
    Whell Availability
    L W X T L1 BOND
    120 10 1.5, 3 11.5, 13 40 B
    L1 : Length of Abrasive Section

    TYPE HMF
    L W X R BOND
    25 - 100 3, 5, 6 3, 6 specify B, M, V
    flat

    TYPE PELLET
    D XBOND
    10 - 25 3, 5, 6 M
